Volkswagen Tiguan. Прикуриватель остается под питанием, "утечка" заряда АКБ

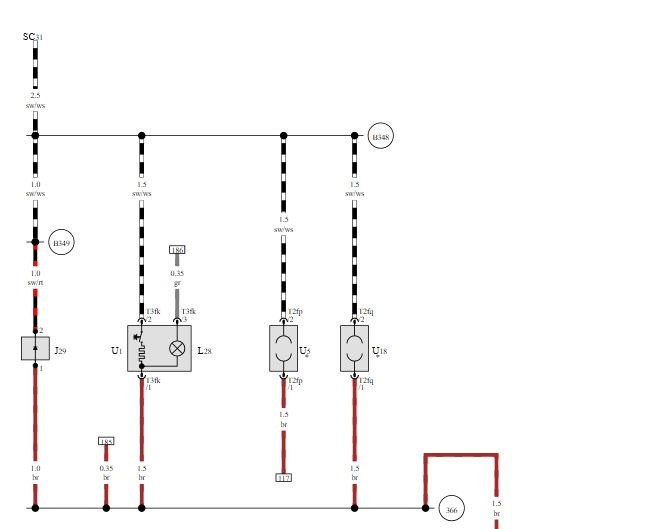

После выключения зажигания, в розетках 12V и прикуривателе остается напряжение около 8 вольт.

Такая проблема, точнее недоработка производителя, наблюдается у некоторых модельных годов.

Пропадает это напряжение после постановки автомобиля на охрану через некоторое время, после того, как бортовая электроника "засыпает".

Ток такой "подтяжки" маленький, но слаботочным потребителям оно доставляет не мало хлопот.
Обычно это проявляется как неправильная работа регистраторов, телефонных зарядок, FM-модуляторов и т.п.

Кто-то из-за этого перекоммутирует колодку предохранителей, переключая розетки на другую шину питания.

Мы же, не захотели изменять родную проводку автомобиля и решили разобраться, почему так происходит.

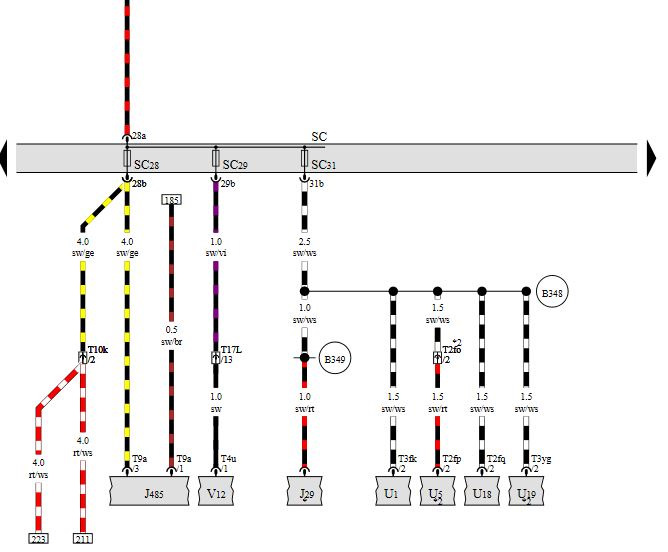

После изучения схем, стало ясно, что после отключения зажигания, 75я шина отключается от питания с помощью X реле (разгрузочное). При запуске двигателя, это реле также отключает потребители, а затем включает их после запуска двигателя. В ходе работы было выяснено, что реле работает исправно, а остаточное напряжение через предохранитель SC29 поступает на 75ю шину (после отключения реле) от моторчика заднего стеклоочистителя V12.

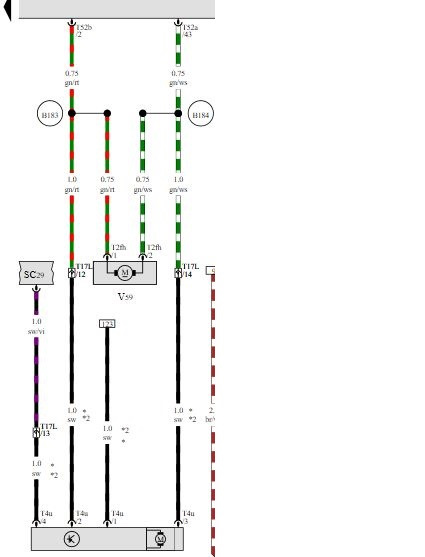

Сам электродвигатель управляется с помощью BCM по двум шинам.

После выключения зажигания, X реле как и положено отключается, но на шинах управления стеклоочистителем выставляется по +12V. Через схему управления моторчиком, эти 12V и попадают на ламель питания данного узла.

Проблема заключается в том, что управляющий сигнал проходит через микросхему в самом блоке заднего стеклоочистителя и оказывается на ножках питания. Это просто так уже не решить, у микросхемы силовая часть и питание управляющей части не развязаны.

Решение заключается в установке диода в разрыв цепи общего питания.

Потребление мотора при пуске в пике около 6А, затем падает до 1,5А, по этому диода с максимальным прямым током порядка 10А будет вполне достаточно.

После такой модификации, после отключения зажигания, напряжения в прикуривателе не будет.

Стеклоочиститель работает как и работал, диод не греется.

Даже если его вдруг и "пробьет", ни чего плохого не случится.
